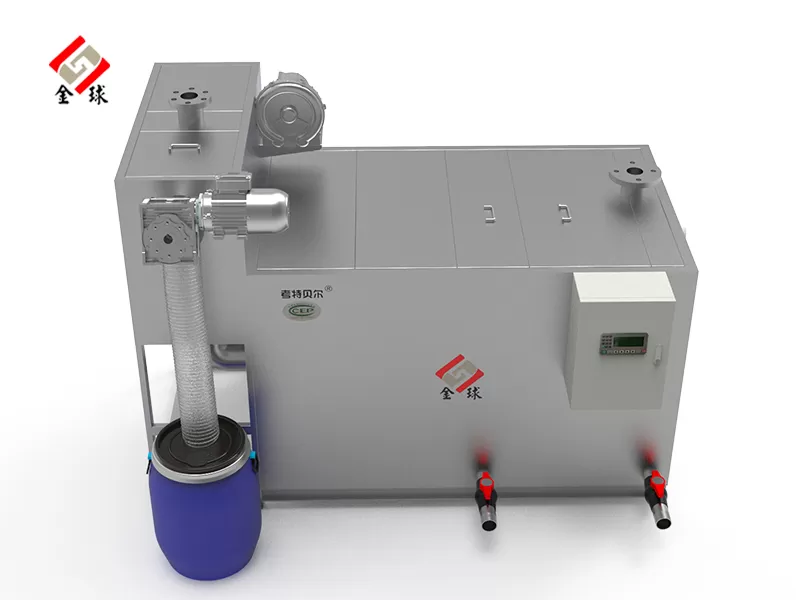

モデル番号: GB OS-R;
処理: 10〜60トン/時間;媒体温度:≤40℃;pH値:5〜9;
材質:ステンレス鋼304、201、316 L;
オプション:自動スラグ除去、エアフロート、下水リフト、電気加熱、ろ過装置、PLC。
範囲:さまざまなレストラン、食堂、鍋料理店、レストラン、商業施設、ホテル、ショッピングモール、病院、学校、オフィスビル、大型スーパーマーケット、大学の町、空港、フードストリート、鉄道駅、駅、企業の食堂、その他の場所。
アプリケーションシナリオ
この製品は、主に外食産業の下水処理に使用され、下水中の油脂を分離して、下水排出基準の油脂含有率指標のニーズを満たします。下水処理。
第二に、製品の概要
このシリーズの製品は市場で飲食汚水の油水分離の需要に基づいて開発生産された。その技術目標は、飲食部門が排出した油脂を含む汚水が技術処理を経て、汚水排出基準の三級基準以上に達することである(油脂を含む指標のみを指す)
≤100 mg/L）同時に浮遊物指数（SS）を最適化します。
製品の動作範囲:
1、周囲温度4℃-40℃、相対湿度≤90%（20℃）
2、原水のpH値: 6-9
3、ヘッド範囲0-60m、流量範囲0-100
m
3/h
4、電源電圧380 V、周波数50 Hz
5、原水油脂密度≤0.95 g/cm3、油脂含有量≤350 mg/L
6、原水懸濁液濃度（SS）≤290 mg/L
この製品は固液分離、油水分離、油脂収集、排出などのプロセス処理を通じて、汚水中の汚水、油脂、固形スラグの三相分離を実現し、汚水は直接汚水管網に排出され、油脂収集後に集中処理(バイオディーゼルを精製)する。固形スラグはごみ処理センターに集中輸送される。この製品は自動運転無人、低騒音低消費、無臭無漏洩で、中央制御システムに接続して運転状態を監視し、関連企業の現代化管理ニーズを満たしている。
三、
動作原理
飲食汚水は設備区に入り、まず固液分離区を通過し、全自動スラグ除去機の処理を経て、原水を
5 mm以上のスラグは貯蔵タンクに分離され、5 mm以下のスラッジはタンクの底に沈殿して排出され、処理された汚水は油水分離区に入り、この区域は設置された分流妨害装置を通じて水流の運行ルートを変え、汚水のこの区域での滞留時間(4~5秒)を増やして水流を維持する
0.0 0 5メートル/秒
以下の速度は一定速度で出水口に流れ、流れの中で、油脂と水の密度差が油脂を自動的に液面に浮上させ、傾斜案内板に沿って集油区に集め、分離区域に曝気装置を設置し、油脂と汚水の分離を加速し、油脂の浮上速度を加速し、油脂の分離効率を総合的に高める。集油区に恒温加熱装置を設け、油脂を液体状態に保つために排出する。集油区の油脂は定期的に貯蔵桶に排出され、油水分離の過程で、少量の汚泥が重力と水流の作用で汚泥排出区域(排水口付近)に集まる。排水管下端のサイフォン装置は、
堆積汚泥の90%以上が排水区域に排出され、残りの少量の汚泥は定期的にバルブから排出され、処理された基準を満たす下水は下水ポンプの作用で市営下水管網に排出されます。すべてのプロセスポイントは、制御システムによって設定された作業手順の下で動作し、多点相関アクションにより、油と水のスラグの分離効率を最大化します。
第四に、製品の特徴
1.製品箱は全ステンレス鋼板（SUS 304）で、全閉構造で、通気口を予約して、設備間に異臭がなく、漏れがないことを確保する。
2.汚水が給水タンクに入った後、全自動スラグ除去機は5 mm以上のスラグを装置外に分離し、運転中に網目を自動的に洗浄して（ブロック防止）固液分離のプロセス効果を確保します。
3.給水タンクの出口のスワール装置は、給水タンクにグリースが蓄積するのを防ぎます。
4、正確なモデル計算を経て設立したガイドスポイラー装置は、流速を遅らせ、汚水の滞留時間を延長し、油と水の重力分離を保証する
5、曝気装置の運転は、大きな油水分子の分解を触媒し、油脂が水性を離れ、気泡とともに急速に浮上するのに有利である
6、上部の正確な傾斜板の設計は、浮上した油脂が傾斜板に沿って集油区に迅速に集油できるようにし、油脂が水流で排水口に持ち込まれる現象を最大限に回避した
7、オイルの円滑な排出を助長する液体の状態でグリースを作るためにオイルコレクタの恒温加熱装置。
8、油水分離区の排水管末端のサイフォン装置は、この区域に沈降した汚泥を排水区に最大限に排出し、箱体の詰まりを回避した
9.油排出ゾーンは、ダブルポンプ設定、1つの使用と1つの準備、ローテーション作業、瞬時のオーバーフローダブルポンプが同時に開始され、操作中にオーバーフローがないことを確認します。水中汚染ポンプは、停止せずにメンテナンスと交換を行うことができるカップリングインストールを採用しています。
10、排水タンクにオーバーフロー装置を設置して、点検、停電などの場合に経営部門の正常な運営を保証できる
11、パイプラインの閉塞現象を回避するために、大きなパイプDN 150を使用してパイプを接続する機能領域
12、PLCインテリジェント制御システムを使用して制御システムは、モデルの正確な計算を経て、プロセス目標の実現を確実にするために、各プロセスポイントの連動動作プログラムを正確に設定します。
六、技術パラメータ
シリアル番号 | デバイスモデル | 処理量 | 揚程 | シングルポンプパワー | 外形寸法 | 自重する |
（mの³/h） | （ | (キロワット) | （ | （ | ||
1 | GBOS-R-10の特徴 | 10 | 15 | 1.5 | 2000*900*1500 | 510 |
2 | GBOS-R-20 | 20 | 15 | 2.2 | 2400*1200*1700 | 590 |
3 | GBOS-R-30シリーズ | 30 | 20 | 4 | 3000*1200*1700 | 680 |
4 | GBOS-R-40 | 40 | 16 | 5.5 | 3600*1200*1700 | 840 |
5 | GBOS-R-50 | 50 | 16 | 5.5 | 4000*1200*1700 | 890 |
6 | GBOS-R-60は正しいです。 | 60 | 17 | 7.5 | 4600*1200*1700 | 940 |
