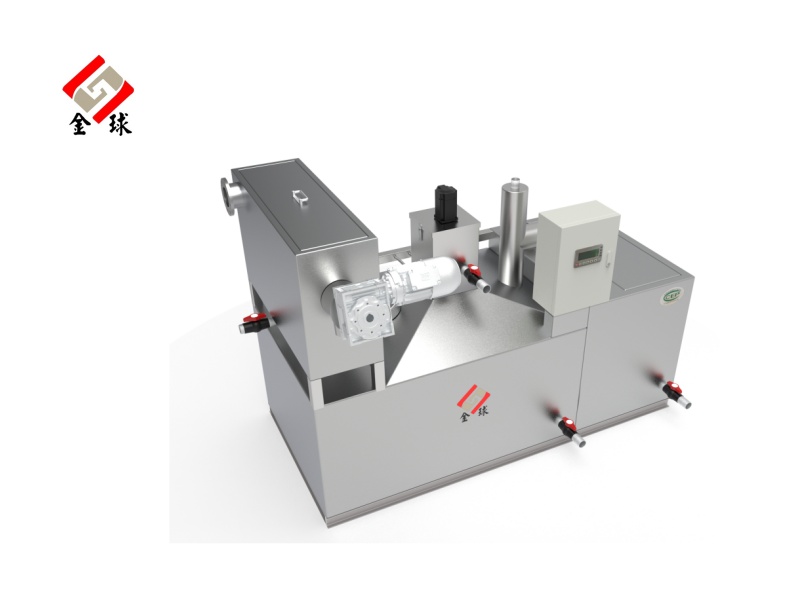

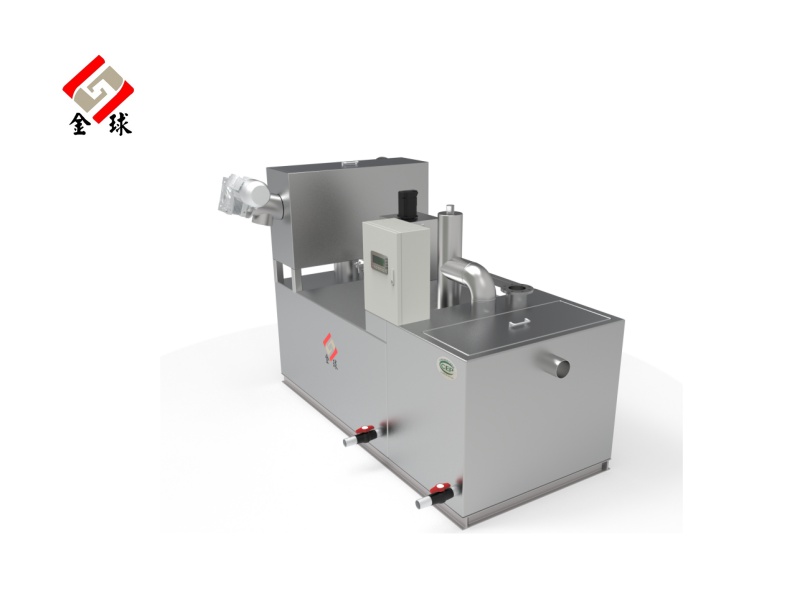

Подъемное оборудование для масляного барьера GBOS-Q5

Модель: ГБОС-К5;

Обработка: 10-60 тонн / час; средняя температура: ≤40 ℃; значение рН: 5 ~ 9;

Материал: нержавеющая сталь 304, 201, 316L;

Дополнительно: автоматическое удаление шлака, воздушная флотация, подъем сточных вод, электрическое отопление, устройство фильтрации, PLC;

Область применения: различные рестораны, столовые, рестораны с горячими горшками, рестораны, торговые комплексы, гостиницы, торговые центры, больницы, школы, офисные здания, крупные супермаркеты, университетские города, аэропорты, продовольственные улицы, железнодорожные вокзалы, вокзалы и корпоративные столовые и другие места;

Сценарии применения

Этот продукт в основном используется для очистки сточных вод в индустрии общественного питания для разделения масла и жира в сточных водах.
Для того чтобы соотвествовать индекса содержания масла в стандарте сброса сточных вод, оно широко использован в столовых блока,
Очистка сточных вод в гостиницах, предприятиях общественного питания и торговых комплексах.

Обзор продукта

Эта серия продуктов разработана и производится в соответствии со спросом на рынке на нефтеводяную сепарацию сточных вод общественного питания
Продукт. Цель процесса: после того, как нефтесодержащие сточные воды, сбрасываемые блоком общественного питания, будут обработаны процессом, они достигнут
К стандартному уровню сброса сточных вод 3 или выше (только относится к индексу содержания масла ≤100мг / л)
Индекс твердого тела с подвеской (SS).
Объем работ данного продукта:
1. Температура окружающей среды 4 ℃ -40 ℃, относительная влажность ≤70% (20 ℃)
2. Сырая вода рН: 6-9
3. Ряд головы 0-60м, ряд потока 0-100м
³
/ ч
4. Напряжение питания 380V, частота 50HZ
5. Плотность сырой воды и масла ≤0.95g / cm
³
, содержание масла ≤350мг / л
6. Концентрация твердых веществ сырой воды взвешенная (СС) ≤290мг / Л
Продукт проходит через твердожидкостную сепарацию, нефтеводяную сепарацию, сбор масла, подъемную разгрузку и другие процессы
Реализовать трехфазное разделение сточных вод, жиров и твердых остатков в сточных водах и непосредственно сбрасывать сточные воды
Трубная сеть, централизованная обработка после сбора смазки (рафинирование биодизеля). Концентрированный перенос твердых шлаков в мусор
центр обработки. Продукт автоматически управляется без присмотра, с низким уровнем шума и низким потреблением, без запаха и без утечки, и может быть
Яньчэн Jinqiu охраны окружающей среды промышленности Development Co., Ltd.
Подключение к центральной системе управления для контроля текущего состояния соответствует современным требованиям управления смежных предприятий.

IV.
Принцип работы

Сточные воды для общественного питания поступают в зону оборудования, сначала проходят через зону разделения твердых и жидких веществ и проходят через полностью автоматическое удаление шлака.
Обработка машины отделяет твердый шлак выше 5 мм в сырой воде и сбрасывает его в ведро для хранения, а загрязнение ниже 5 мм.
Грязь осаждается на дно резервуара и сбрасывается, а очищенные сточные воды поступают в зону разделения нефти и воды. Эта область установлена
Устройство отвода спойлера может изменить маршрут потока воды и увеличить время пребывания сточных вод в зоне
(3-4 минуты) Держите поток воды на скорости ниже 0.01m / s и поток к выходу воды на постоянной скорости
Во время динамического процесса разница в плотности между маслом и водой используется для того, чтобы масло автоматически всплывало на поверхность жидкости и направлялось вдоль конуса.
Пластины соединяются с масляным коллектором, и в масляном коллекторе предусмотрено нагревательное устройство постоянной температуры, чтобы способствовать тому, чтобы жир оставался в жидкости.
Сброс в состоянии. Смазка в коллекторе масла регулярно выгружается в бочку хранения во время процесса разделения масла и воды
В середине небольшое количество ила собирается в зону сброса ила под действием силы тяжести и потока воды.
Рядом). Сифонное устройство на нижнем конце сливной трубы поднимет более 90% осажденного ила в слив
Площадь, небольшое количество оставшегося ила регулярно сбрасывается через клапан, а очищенные сточные воды соответствуют стандартам в канализационном насосе.
Под действием, он сбрасывается в муниципальную канализационную сеть. Все технологические точки находятся на работе, заданной системой управления
Работы по программе многоточечного корреляционного действия, максимизирующие эффективность разделения нефтяного и водного шлака.
2/
7Яньчэн Jinqiu охраны окружающей среды промышленности Development Co., Ltd.

V. Характеристики продукта

1. Коробка продукта полностью пластина нержавеющей стали (СУС304), полностью закрытая структура, зарезервированная для вентиляции
Убедитесь, что между оборудованием нет запаха или утечки.

2. После того, как сточные воды поступают в резервуар для воды, полностью автоматическая машина для удаления шлака отделяет более 5 мм твердого шлака от
Вне оборудования автоматическая промывка сетки (антиблокировка) во время работы обеспечивает эффективность процесса разделения твердых и жидких частиц
Фрукты.

3. Вихревое устройство на выходе из резервуара для воды позволяет избежать накопления смазки в резервуаре для воды.

4. После точного расчета модели устройство отвода и спойлера устанавливается для задержки расхода и продления его
Время пребывания сточных вод обеспечивает гравитационное разделение масла и воды.

5. Точная конструкция конусности в верхней части позволяет плавающей смазке быстро собираться вдоль конусной пластины
В области масла явление попадания смазки в канализацию потоком воды в наибольшей степени избегается.

6. Устройство нагрева постоянной температуры масляного коллектора сохраняет масло в жидком состоянии
Это способствует плавному выделению смазки и эффективно контролирует содержание влаги в смазке.

7. Сифонное устройство на конце дренажной трубы в зоне разделения масла и воды максимизирует просачивание области
Осадок отводится в дренажную зону, чтобы избежать блокировки коробки.

8. Область выпуска масла принимает двойную настройку насоса, одну пользу и одну подготовку, вращающуюся работу, мгновенный двойной избыточный поток
Насос запускается в то же время, чтобы обеспечить отсутствие разлива во время работы. Погружной канализационный насос принимает установку соединения, техническое обслуживание и замену
Удобно и быстро.

9. Настройте переливное устройство для дренажного бака, чтобы обеспечить работу в случае технического обслуживания, отключения электроэнергии и т. Д.
Нормальная работа агрегата.

10. Соединительный трубопровод функциональной зоны принимает большой трубопровод DN150, который эффективно гарантирует пребывание зоны разделения
Время избежало феномена блокировки трубопроводов.

VI. Технические параметры
